AutoCAD: что это за программа и какой результат в ней выпускают

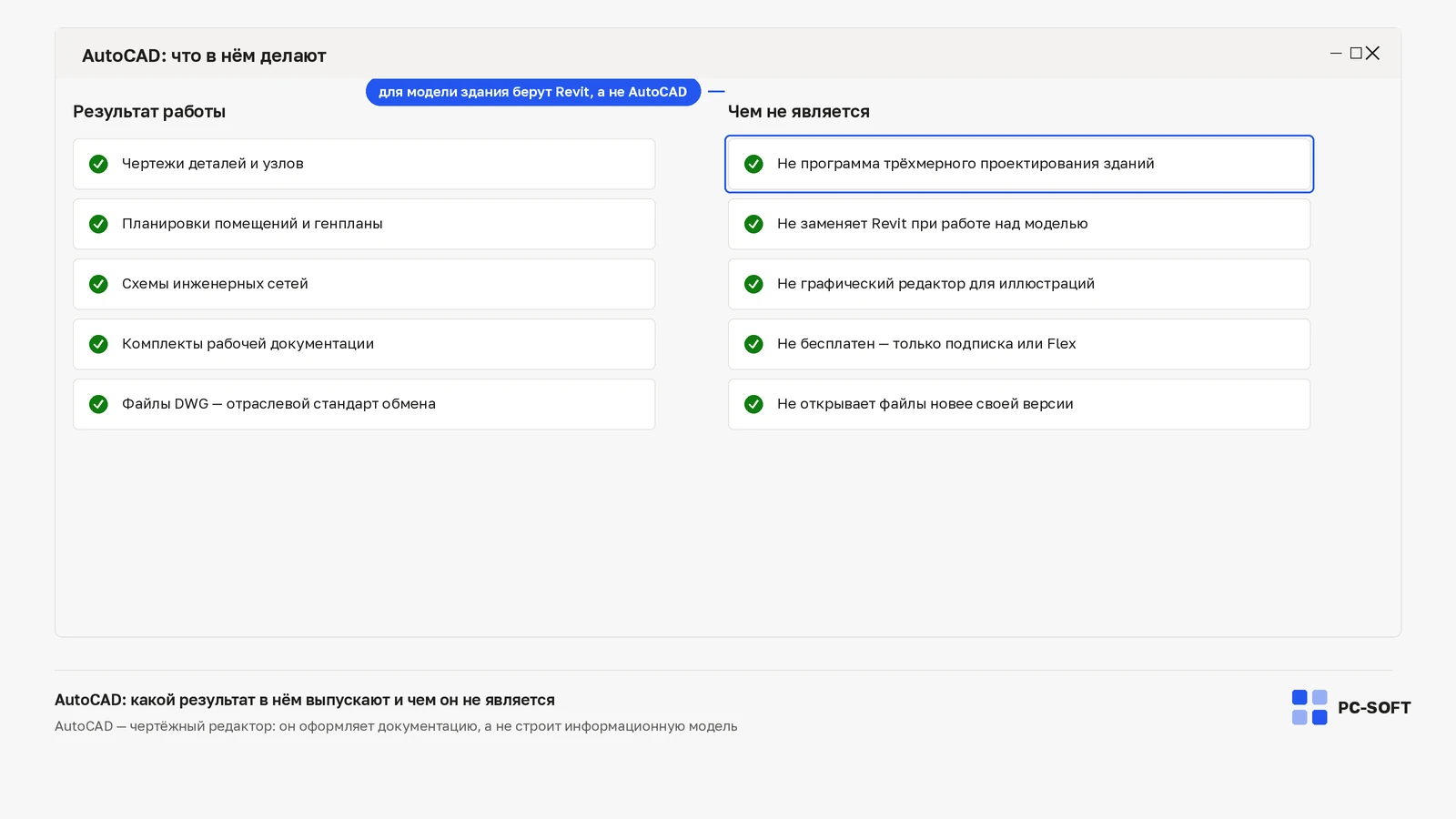

AutoCAD — это программа Autodesk для точного 2D-черчения, проектирования и 3D-моделирования. Её основной рабочий формат — DWG: в нём хранят геометрию, размеры, слои, блоки и другие редактируемые данные чертежа. Это не приложение для рисования красивой картинки, хотя из проекта можно получать листы и визуальные материалы.

Смотрите на результат, а не на панель команд

Ценность AutoCAD видна в комплекте, который можно проверить и изменить: план помещения с размерами, схема сети, деталь с видами, трасса, узел или пространственная модель. Точность задаётся координатами и ограничениями, а слои помогают разделять смысловые части работы.

DWG-файл

Редактируемый источник с объектами, слоями и свойствами.

Лист

Скомпонованный вид проекта с масштабом, рамкой и аннотациями.

PDF или печать

Зафиксированное представление для согласования и выпуска.

Обмен данными

Передача геометрии и атрибутов в поддерживаемых форматах другим участникам процесса.

Программа объединяет разные профессии через чертёж

AutoCAD применяют архитекторы, инженеры, проектировщики, дизайнеры и специалисты производства. Они используют разные стандарты и наборы объектов, но общее требование одно: получатель должен открыть материал, проверить размеры и продолжить работу без перерисовки с нуля.

Полный AutoCAD и LT решают не один объём задач

AutoCAD LT сосредоточен на 2D

LT предназначен прежде всего для двухмерного черчения и документирования. Его оценивают, когда работа состоит из планов, схем, аннотаций и выпуска листов без обязательного 3D-моделирования и специализированных toolsets.

Полный AutoCAD добавляет 3D и расширение процесса

Полная версия поддерживает 2D и 3D, специализированные наборы инструментов и больше возможностей автоматизации. Это имеет смысл только тогда, когда команда действительно использует модели, отраслевые объекты или программное расширение, а не покупает функции про запас.

Проверьте пригодность на одном рабочем фрагменте

• Откройте типовой DWG от заказчика или коллеги и проверьте предупреждения о шрифтах и внешних ссылках.
• Измените объект с сохранением точных размеров и нужного слоя.
• Обновите повторяемый блок или атрибут и убедитесь, что изменение предсказуемо.
• Соберите лист в требуемом масштабе и выпустите контрольный PDF.
• Передайте DWG второму участнику и сравните, сохранились ли структура и оформление.

Не выбирайте AutoCAD только из-за расширения DWG

Получить файл DWG и вести проект в AutoCAD — не одно и то же. Для просмотра или редкой отметки может хватить другого инструмента; для постоянного редактирования важны стандарты, объекты и обмен команды.

Если исходные данные приходят из BIM-, механической или производственной системы, выясните, где находится мастер-модель. AutoCAD может участвовать в обмене и деталировке, но не должен становиться лишней копией процесса только потому, что кто-то запросил DWG.

Принимайте решение после проверки полного цикла

AutoCAD подходит, когда тестовый материал открывается без критической потери данных, нужные изменения выполняются точными объектами, лист соответствует стандарту, а получатель продолжает работу с DWG. После этого уже сравнивают полный AutoCAD, LT и условия лицензирования для конкретного пользователя.
